Чтобы правильно настроить арочный металлодетектор, необходимо последовательно определить рабочий порог чувствительности, подобрать частоту, свободную от внешних помех, и откалибровать зональность под реальные задачи досмотра. Каждый из этих этапов требует понимания физики работы рамки и особенностей окружающей обстановки. Современный арочный досмотровый металлодетектор — это не просто сигнализатор металла, а многозонный анализатор, и его эффективность на 80% зависит от грамотного стартового конфигурирования.
Калибровка чувствительности и зон обнаружения
Выбор базового порога срабатывания
Чувствительность определяет минимальную массу металлического предмета, на которую рамка выдаст тревогу. В сервисном меню большинства моделей этот параметр выражается цифрами от 0 до 99, 255 или даже 999. Новички часто ошибочно выставляют максимальное значение, стремясь к тотальному контролю. Результат — ложные срабатывания на ключи, пуговицы, пряжки ремней и даже на металлизированную нить в одежде.
Правильный подход — начинать с нуля или заводских 20–30 единиц, постепенно повышая уровень. Как только начинаются ложные тревоги на незаряженном проходе, нужно снизить значение на 5–10 пунктов. Это и есть рабочая точка баланса между обнаружением угрозы и комфортом прохода.
Настройка многозонных систем
Если рамка многозонная (6, 12, 18, 33 зоны и более), вы получаете возможность регулировать чувствительность для каждой зоны вертикально. Например, можно сделать максимально чувствительной область груди (для обнаружения ножа или пистолета) и слегка приглушить зону карманов на поясе, где обычно лежат ключи и телефон.

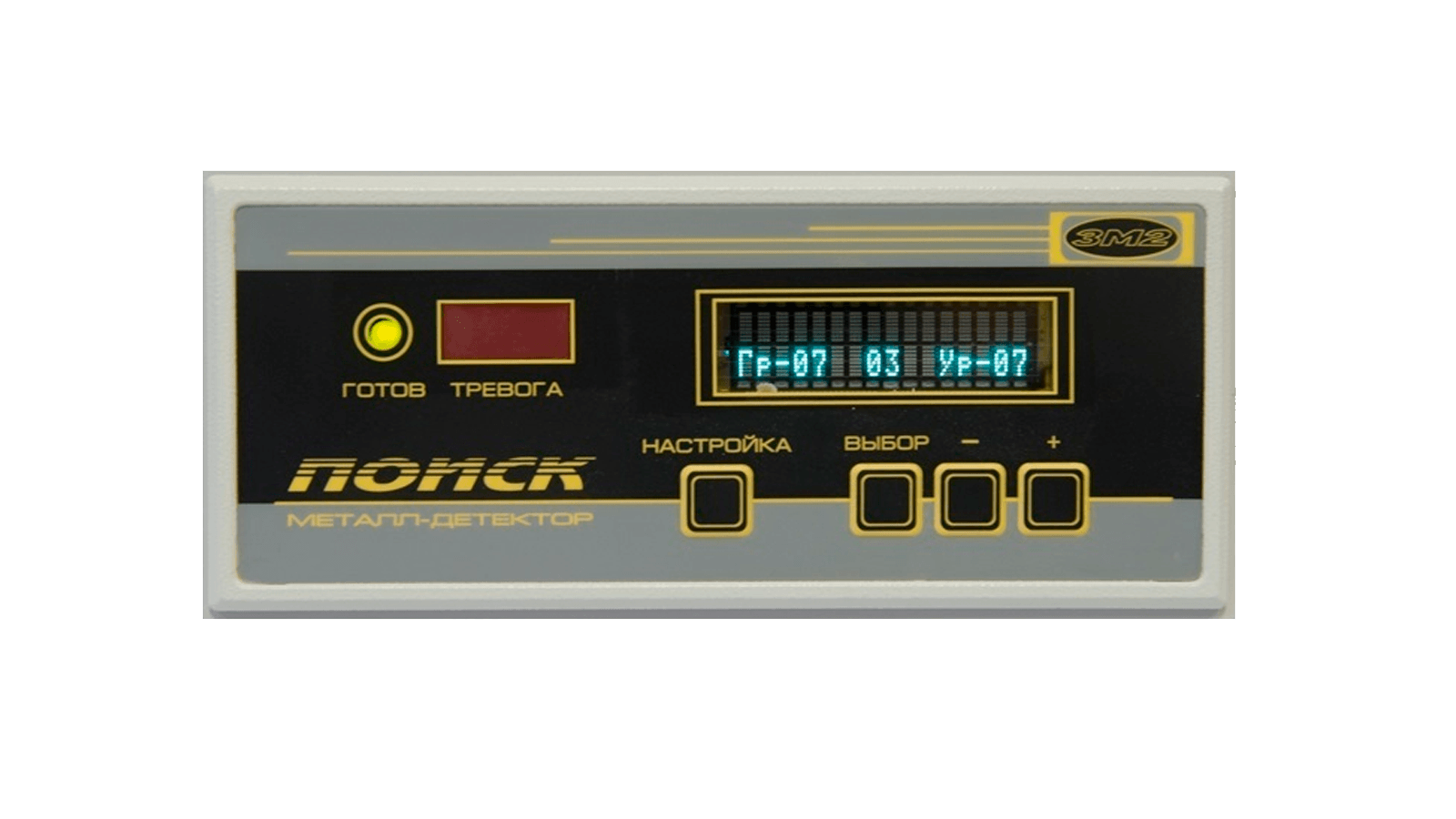

Настройка многозонного детектора выполняется через специальный тестовый режим: оператор входит в меню, выбирает номер зоны и меняет её порог. Затем проводится контрольный пронос тестового образца (стальная пластина 100–200 г) на разной высоте. Если образец уверенно детектируется в каждой зоне — калибровка успешна.
Устранение электромагнитных помех
Выбор рабочей частоты
Арочный металлодетектор чувствителен к внешним полям — от арматуры в полу, лифтов, турникетов, ЛЭП, других рамок. Для борьбы с этим большинство устройств поддерживают переключение рабочей частоты (от 2 до 16 каналов). Процесс выглядит так: установите базовую чувствительность, затем перебирайте частоты вручную, наблюдая за индикатором помех на дисплее (если он есть) или количеством ложных срабатываний.
Чистая частота — та, при которой рамка молчит в отсутствие проходящего человека. На улице особенно важно провести эту процедуру в часы пиковой нагрузки местных электросетей и после каждого сильного дождя (влажность меняет диэлектрическую проницаемость грунта).
Синхронизация нескольких рядом стоящих арок
При установке двух и более металлодетекторов в линию (например, на входе в аэропорт) их излучатели начинают мешать друг другу. Решение — синхронизация каскадом: одна рамка назначается мастером, остальные — ведомыми. Частоты чередуются: Master — канал 1, Slave 1 — канал 2, Slave 2 — канал 1 и так далее. Минимальное расстояние между корпусами при такой схеме — от 5 см, но рекомендуется 30–50 см для устойчивой работы.
Настройка параметров сигнализации
Для звукового и светового оповещения доступны три регулируемых параметра:
- Громкость (обычно 0–100% или 1–10).
- Длительность сигнала (от 0,5 до 9 секунд).
- Тип тона (низкий/высокий, прерывистый/непрерывный).
На улице или в шумном цехе выставляйте максимум громкости и длительность не менее 5 секунд. В тихом офисе или банке снизьте громкость до 30% и установите короткий импульс — 1 секунды достаточно, чтобы оператор услышал, но не тревожить посетителей.
Что необходимо иметь перед началом настройки арочного металлодетектора
-
Набор тестовых образцов разной массы (чаще всего 100 г, 200 г, 500 г стали) или эталонные пластины от производителя
- Беспроводной радар-детектор или простой радиоприемник для оценки уровня помех на месте установки (необязательно, но полезно).
- Инструкция с таблицей сервисных кодов для входа в меню (пароли по умолчанию: 1234, 0000, 123456 — но лучше сменить).
- Неметаллическая стойка или помощник для проведения тестовых проходов без участия человека.
- Флажки-маркеры для обозначения «мертвых зон» при временной эксплуатации до окончательной калибровки.
Практическое тестирование и финальная калибровка
После установки всех цифровых параметров необходимо провести реальные проходы. Попросите коллегу пройти через арку с тестовым образцом в разных местах: у левого края, по центру, у правого края, высоко (уровень головы), средне (пояс), низко (лодыжки). Скорость прохода варьируйте от медленной (0,5 м/с) до быстрой (1,5 м/с).
Если детектор пропустил образец хотя бы в одном сценарии — вернитесь к настройке зон или общей чувствительности. Запомните: идеально настроенная рамка срабатывает на контрольный образец в 100% тестов при любой скорости и высоте.
Признаки того, что настройка выполнена правильно
- Отсутствие ложных срабатываний при проходе пустого человека минимум в течение 10 минут или 20 проходов.
- Стабильное опознавание тестового образца независимо от его ориентации (вертикально, горизонтально, под углом 45°).
- Нет взаимных помех с соседними рамками (если их несколько) — они не срабатывают синхронно без реального прохода).
- Сигнал тревоги звучит ровно столько, сколько задано в настройках, и прекращается автоматически.
- Световая индикация чётко показывает зону, где обнаружен металл (для многозонных моделей).
Таблица типичных проблем при эксплуатации на улице и методы их устранения
| Внешнее условие | Проявление | Способ коррекции |
| Колебания температуры ниже –10°C или выше +40°C | Снижение чувствительности, ложные срабатывания | Установить термокожух на блок управления, провести автонастройку после стабилизации температуры |
| Сильный дождь или снегопад | Постоянный фоновый сигнал | Увеличить длительность обработки сигнала или на время снизить чувствительность на 10% |
| Близость трамвайной линии или электропоезда | Периодические «пачки» ложных тревог с частотой 1–3 Гц | Переключить рабочую частоту на канал с минимальным overlap с тяговой сетью (обычно канал 4 или 6) |
| Работа рядом мощного Wi-Fi или 5G-станции (2,4–3,8 ГГц) | Хаотичные единичные тревоги | Экранировать плату управления медной фольгой (только для сертифицированных специалистов) |
| Солнечное излучение (прямой свет на датчики) | Дневные ложные срабатывания, ночью тишина | Установить козырёк над фотодатчиками синхронизации (если есть) или отключить оптическую синхронизацию |
Советы по настройке и эксплуатации
Итак, настройка арочного металлодетектора — это не магия, а чёткий алгоритм: откалибровали чувствительность, убрали помехи частотой, настроили звук и свет, проверили тестами. Даже самая дорогая рамка CEIA или Garrett будет ошибаться, если её установили на бетонный пол с арматурой в 3 см и забыли про синхронизацию. И наоборот — бюджетная модель при грамотном подходе способна отрабатывать на уровне 95% эффективности.
Не поленитесь раз в месяц (или после любого ремонта рядом) пройти все этапы заново. Особенно это важно для уличных арок — после ливня, снегопада или резкого похолодания параметры грунта и изоляции меняются. Если рамка начала капризничать, не крутите сразу чувствительность на максимум: сначала проверьте, не появился ли новый источник помех (сосед сварил ворота, поставили новый платёжный терминал, проложили кабель под полом). Бережное отношение к калибровке продлит жизнь детектору и избавит охрану от нервотрёпки. И последнее: всегда меняйте заводской пароль на доступ в меню — иначе любой прохожий с телефоном и сканером кодов сможет изменить настройки у вас за спиной. Теперь вы знаете достаточно, чтобы провести настройку как профессионал.
Часто задаваемые вопросы о настройке арочного металлодетектора
Какая средняя пропускная способность арочного металлодетектора?
Средняя пропускная способность арочного металлодетектора составляет 20–30 человек в минуту в стандартных условиях, но может варьироваться в зависимости от модели, чувствительности и условий эксплуатации.
