Принцип работы арочного металлодектора

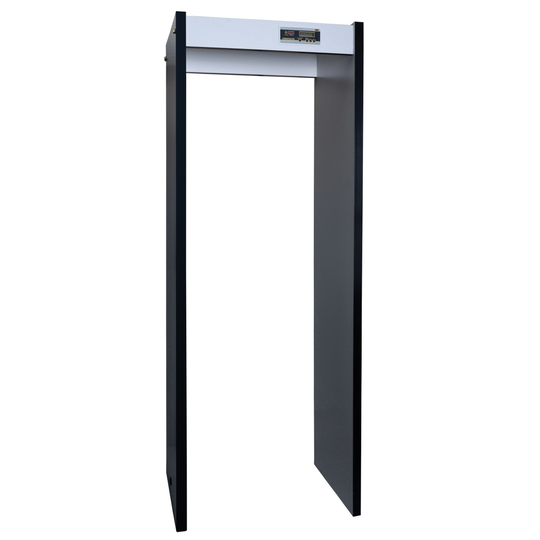

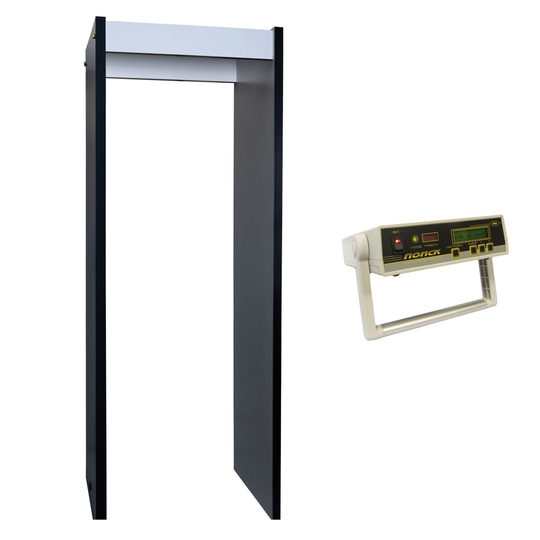

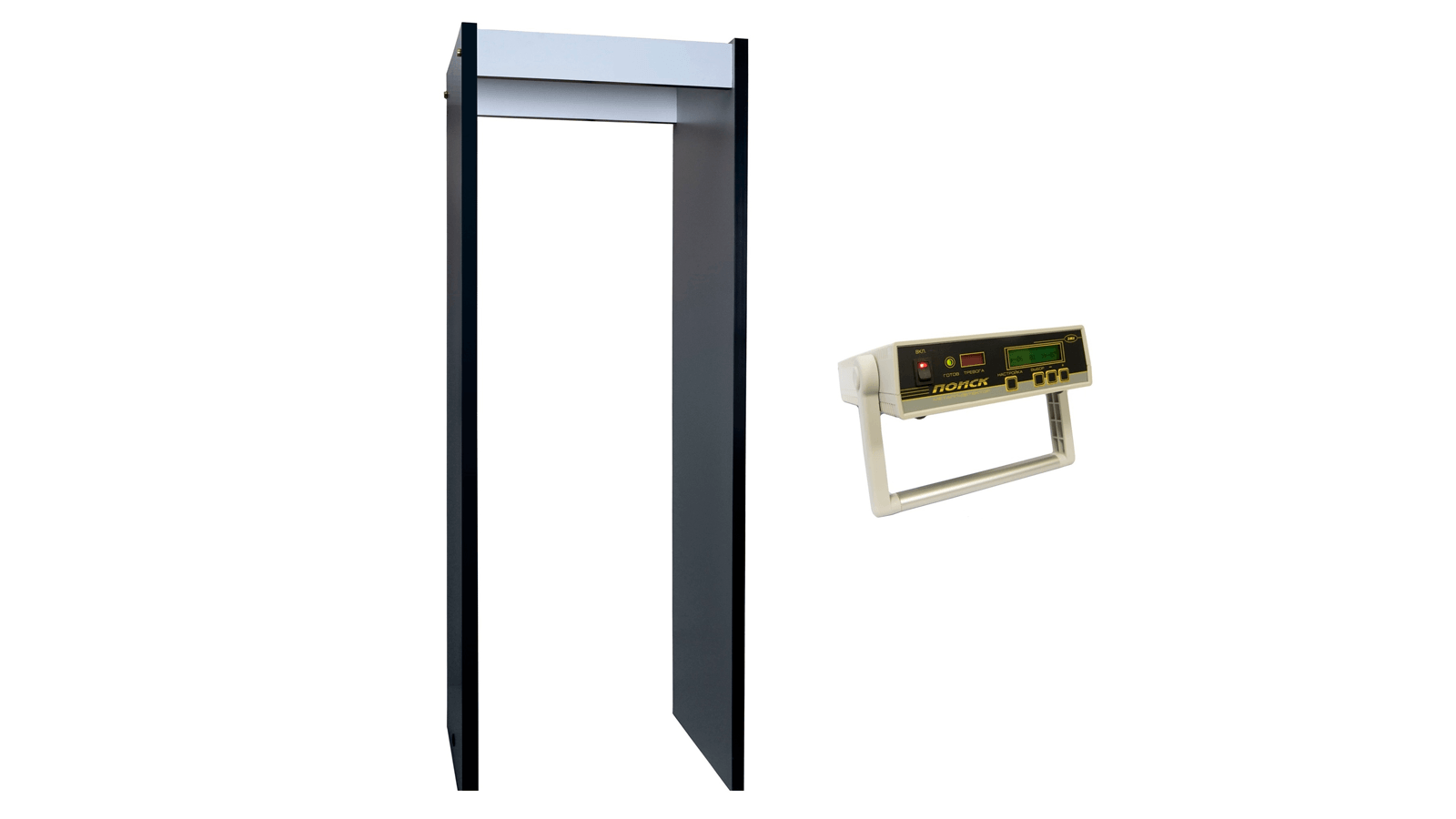

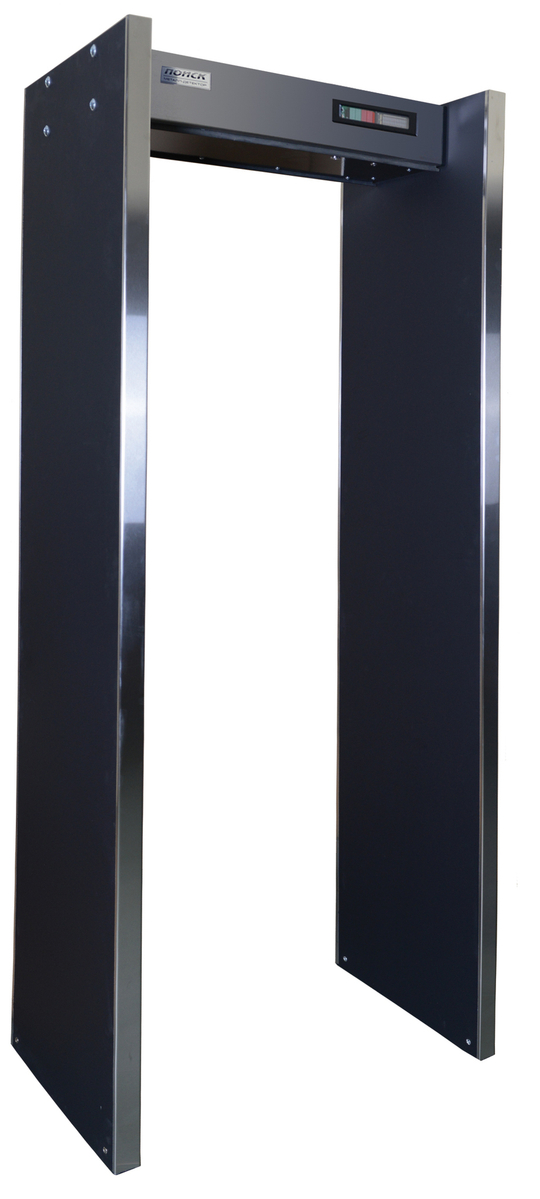

Чтобы понять принцип работы стационарного металлодетектора, нужно представить три катушки внутри каждой боковой стойки: передающую и две приёмные, включённые встречно. В отсутствие металла сигналы на приёмных катушках взаимовычитаются до нуля. Как только металлический предмет пересекает поле, он изменяет индуктивность, баланс нарушается — и возникает сигнал тревоги. Именно так работает любая стационарная рамка металлодетектора, от простейшей однозонной до профессиональной многозонной системы.

Физическая основа обнаружения металлов

Электромагнитная индукция как главный двигатель

В основе любого арочного металлодетектора лежит явление электромагнитной индукции, открытое Фарадеем ещё в XIX веке. Передающая катушка генерирует переменное магнитное поле с частотой от 1 до 20 кГц (для стандартных рамок) или до 100 кГц для специализированных моделей. Это поле пронизывает пространство прохода.

Когда в поле попадает металлический предмет, в нём возникают вихревые токи (токи Фуко). Эти токи создают собственное вторичное магнитное поле, которое накладывается на исходное. Приёмные катушки фиксируют изменение амплитуды и фазы суммарного поля. Именно это изменение и запускает тревожную сигнализацию.

Разница между ферромагнитными и цветными металлами

Физика взаимодействия зависит от типа металла. Ферромагнитные материалы (железо, сталь) имеют высокую магнитную проницаемость — они искажают поле в первую очередь за счёт перераспределения силовых линий. Цветные металлы (медь, алюминий, золото, латунь) обладают высокой электропроводностью и дают сильные вихревые токи, но не перемагничиваются.

Современные многозонные рамки различают эти два типа по фазовому сдвигу отражённого сигнала. Ферромагнетики сдвигают фазу в одну сторону, цветные металлы — в другую. Это позволяет оператору, например, игнорировать железные ключи, но реагировать на медный нож или алюминиевый кастет.

Архитектура современных арочных детекторов

Однозонные и многозонные системы

Принцип работы однозонной рамки прост: внутри стоек установлена одна пара «передатчик-приёмник». Она видит только сам факт наличия металла в любой точке прохода, но не определяет высоту, на которой он находится. Это дёшево, но бесполезно при плотном потоке людей: приходится обыскивать каждого целиком.

Многозонная стационарная рамка разбивает пространство прохода на вертикальные сегменты — от 6 до 33 и более. Каждая зона имеет собственную приёмную катушку и независимый порог срабатывания. При обнаружении металла на дисплее или световой панели загорается конкретный сегмент: «пояс», «грудь», «лодыжка» — что позволяет досмотрщику сразу знать, куда смотреть. Это в разы ускоряет проход.

Метод индукционного баланса и его вариации

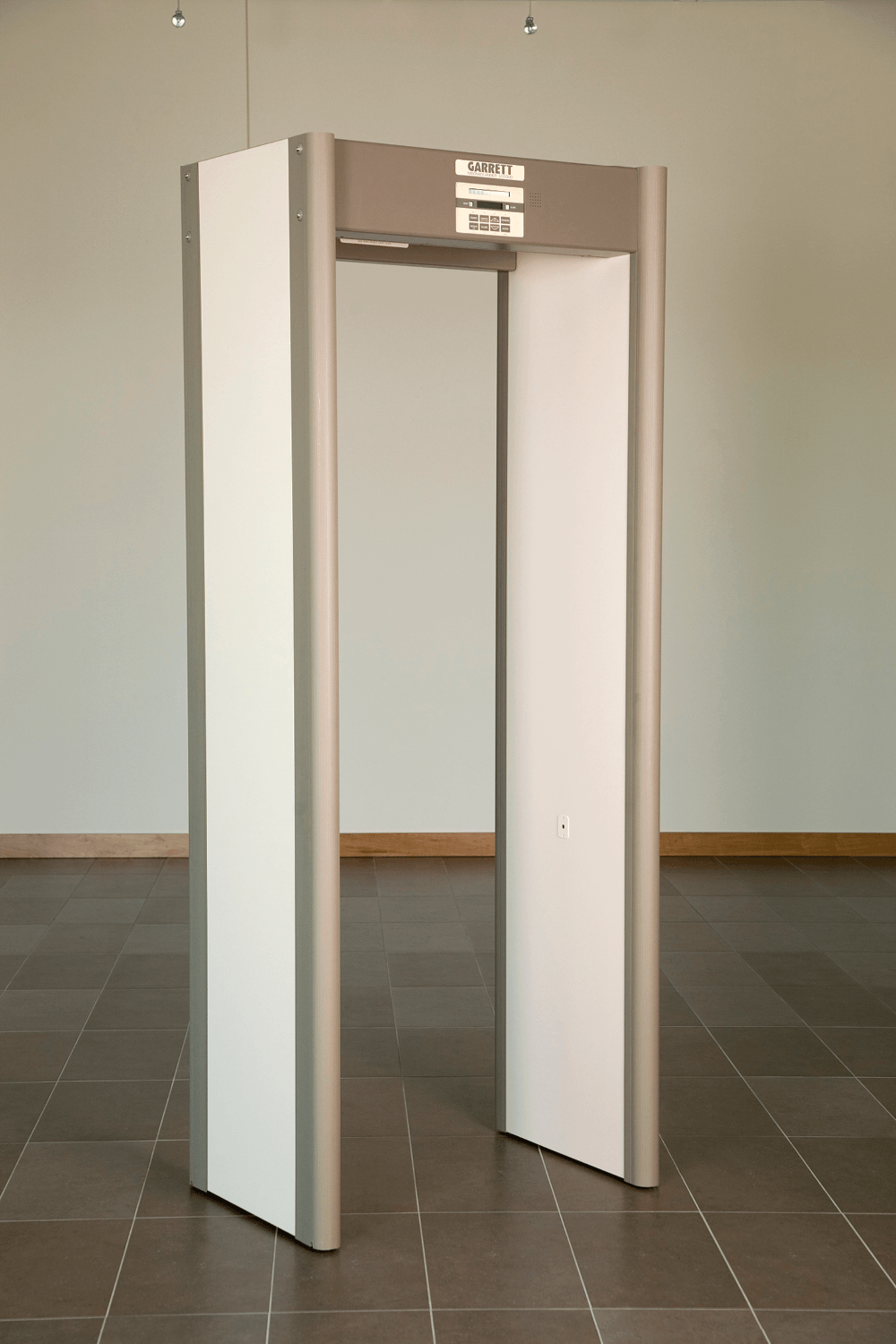

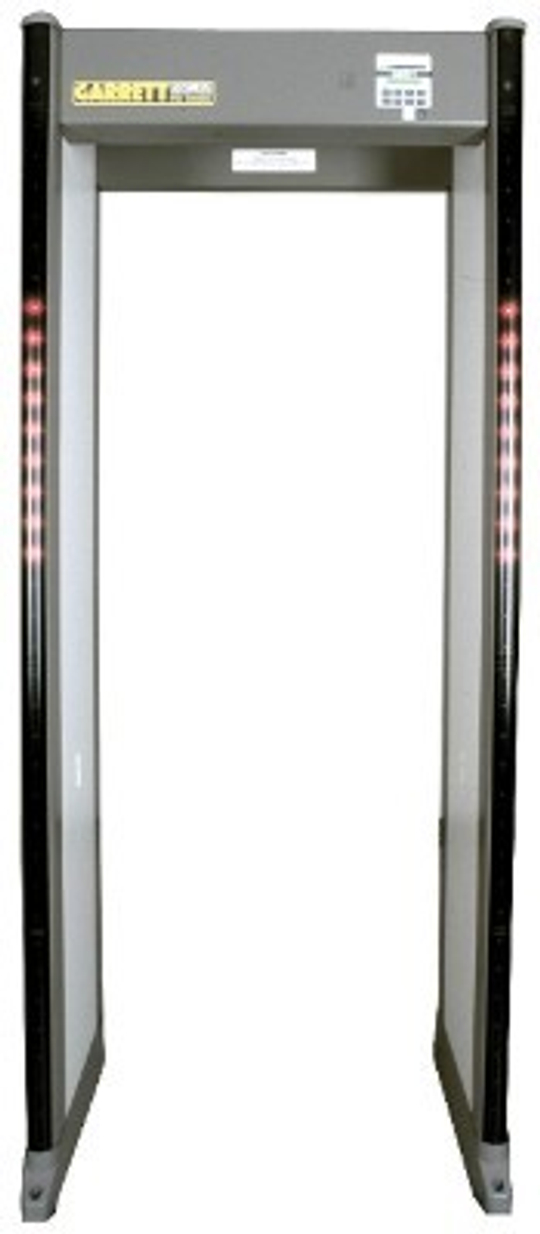

Классическая схема индукционного баланса, описанная выше — не единственная. В дорогих системах (Garrett, CEIA) используется метод импульсной индукции (PI — Pulse Induction). Вместо непрерывного синусоидального поля передающая катушка генерирует короткие мощные импульсы тока, затем выключается, и схема измеряет время затухания вихревых токов в металле. PI-детекторы практически не чувствительны к минерализации грунта и солёной воде, поэтому их часто ставят на улице или вблизи моря.

Список 1. Ключевые элементы конструкции стационарной рамки металлодетектора

• Передающая катушка (одна или несколько), создающая переменное магнитное поле.
• Приёмные катушки (минимум две, включённые встречно для компенсации фона).
• Усилитель сигнала с регулируемым коэффициентом (отвечает за чувствительность).
• Аналого-цифровой преобразователь (АЦП), переводящий аналоговый сигнал в цифровые метки.
• Микроконтроллер с алгоритмами обработки, фильтрации и принятия решения о тревоге.
• Индикаторная панель (светодиодная или ЖК) для отображения зон и уровня сигнала.

Обработка сигнала и алгоритмы принятия решения

Фильтрация шумов и подавление ложных тревог

Чистый сигнал с приёмных катушек — это не идеальная синусоида, а смесь полезной информации, индустриальных помех (50 Гц от электросети), высокочастотных наводок от мобильных телефонов и дрейфа температуры. Поэтому после АЦП сигнал проходит через цифровой фильтр (обычно полосовой или режекторный). Микроконтроллер анализирует амплитуду и длительность превышения порога.

Ключевой алгоритм — «антимаскировка» (anti-masking). Если злоумышленник попытается обмануть рамку, закрыв нож большим куском металла (например, подносом), суммарный сигнал может стать слишком большим и выйти за пределы линейного диапазона. Хорошая рамка распознаёт перегрузку и выдаёт особый сигнал «маскировка» либо блокирует проход.

Скорость реакции и время накопления сигнала

Принцип работы включает компромисс между скоростью и точностью. Если анализировать сигнал слишком коротким окном (например, 5 миллисекунд), рамка будет ловить каждый шумовой выброс. Если окно растянуть до 100 мс — человек может быстро пронести маленький предмет, и детектор не успеет среагировать. Оптимальное значение — 20–40 мс для стандартных рамок и до 10 мс для высокоскоростных (аэропорты, стадионы).

Некоторые модели имеют режим «медленный проход» для тщательного досмотра и «быстрый проход» для массовых мероприятий — при этом автоматически меняются временные параметры обработки.

Дискриминация металлов и селективность

Фазовый детектор как орган различия

Продвинутые многозонные рамки измеряют не только амплитуду сигнала, но и его фазу относительно излучаемого поля. Фазовый сдвиг зависит от комбинации проводимости и магнитной проницаемости металла. Например, железо даёт сдвиг около 10–20 градусов, алюминий — 60–80, медь — 70–90, нержавейка — 30–50.

Программно можно задать «окна пропускания»: игнорировать сигналы с фазой от 10 до 25 градусов (железные пуговицы) и реагировать на всё остальное. Это называется «дискриминацией по типу металла». Полноценной дискриминации, как в ручных металлодетекторах («серебро-золото»), у арок нет, но базовое разделение «чёрный/цветной» — стандарт.

Список 2. Этапы обработки сигнала в цифровой стационарной рамке

• Оцифровка сигнала с частотой дискретизации не менее 1 кГц (чаще 4–8 кГц).
• Вычитание фонового шума — постоянно обновляемый профиль «пустого прохода».
• Применение алгоритма скользящего среднего или медианного фильтра для сглаживания выбросов.
• Сравнение отфильтрованного сигнала с порогом по амплитуде для каждой зоны отдельно.
• Проверка превышения порога по длительности: ложный импульс короче 5–10 мс отбрасывается.
• Если условие выполнено — фиксация зоны и запуск звуковой/световой тревоги.

Сравнение основных технологических принципов

Итак, мы выяснили, что стационарная рамка металлодетектора — это не магический детектор всего подряд, а измерительный прибор, основанный на строгих законах электродинамики. Её сердце — индукционный баланс или импульсная индукция, мозг — цифровой фильтр и алгоритмы дискриминации, а конечный результат — точное указание зоны прохода, где спрятан металл. При этом никакой металлодетектор не видит сквозь стены и не различает дешёвую бижутерию от золотого кольца (для этого нужна рентгеновская техника). Но свою главную задачу — быстро и надёжно обнаружить скрытое оружие, инструменты или промышленный брак — арочный детектор выполняет блестяще, если, конечно, вы не поставите его на бетонную плиту с арматурой впритык к лифту. В следующий раз, проходя через такую рамку в аэропорту или на стадионе, вы будете точно знать: вас не просто «просвечивают», а проводят высокоточный электромагнитный анализ в реальном времени. И если рамка запищала — поверьте, у неё были на то веские причины, даже если в вашем кармане всего лишь забытая горсть монет.
